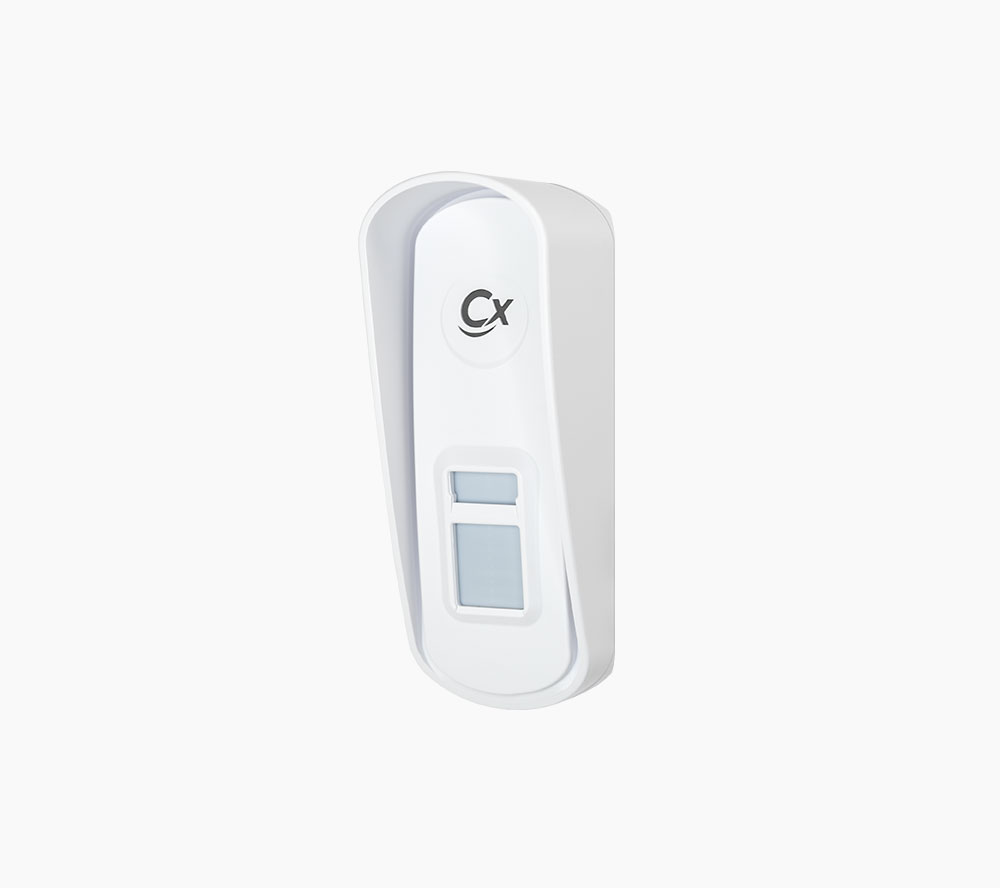

Scudo STD

Rivelatore volumetrico tripla tecnologia outdoor filare

Categoria:

Descrizione

62.652 Scudo STD 139,00
62.318 Staffa per montaggio di 2 rivelatori Scudo 7,00
59.548 Modulo distanziale per rivelatori Scudo 12,00

Rivelatore a Tripla Tecnologia (2IR + MW) stand-alone, ad effetto tenda, interamente progettato dal team R&S Combivox. Ideale per la protezione perimetrale esterna di finestre, abbaini, lucernai e facciate murarie ove compaiono più aperture, grazie alla portata che garantisce una copertura fino a 12 metri con installazione ad un’altezza di 2,4 metri.

Angolo di copertura di circa 13°.

Dotato di funzione di antimascheramento lente su IR mediante circuito IR attivo. Possibilità di esclusione della sezione MW tramite ingresso ausiliario.

Resistenze di fine linea integrate selezionabili tramite jumper. Configurazione parametri tramite dip-switch.

Tramite opportune regolazioni con montaggio a 1,2 metri, Scudo BUS è in grado di funzionare anche in presenza di piccoli animali (PET IMMUNE). Dotato di staffa per montaggio a muro laterale.

Disponibile staffa opzionale per montaggio di 2 rivelatori Scudo spalla-spalla che consente di estendere la portata fino a 24 metri con una installazione a 2,4 metri di altezza e fino a 18 metri con una installazione a 1,2 metri di altezza (Funzione Pet immune).

Novità: Disponibile modulo distanziale da parete (spessore di 2,5cm) che consente di superare ostacoli come tubature o infissi sporgenti. È possibile sovrapporre più distanziali, aumentando così il distacco dalla parete.

Dati Tecnici

Alimentazione 12 Vcc ± 30%
Assorbimento 30 mA | 37 mA (max)
Sezione IR doppio rivelatore infrarosso passivo con filtro LPF
Sensibilità di rilevazione PIR 2 °C a 0.6 m/s
Microonda 24.125 GHz (Banda K) ; regolazione tramite trimmer
Area di copertura 13° per 12 metri
Modalità di funzionamento configurabile tramite dip switch
Tempo di allarme 5 secondi
Antimask su IR attivo sulla sezione IR per accecamento a contatto su lente
Relè SSR Alarm e Mask 100mA / 25V
Contatto di antiapertura 100mA / 30V
Tipo di fissaggio su parete parallela o perpendicolare all’area di accesso | con cupolino di protezione | con supporto spalla-spalla (cod.62.318) opzionale
Altezza di installazione da 2.1 a 2.4 metri tipica (1 – 1.2 metri con funzionamento PET IMMUNE)
Funzione PET SI
Grado di protezione IP54
Funzione PET SI
Temperatura di funzionamento da -15°C a +55 °C
Peso 200 gr
Dimensioni (L x H x P) 65 x 170 x 78 mm
Dimensioni (L x H x P) 65 x 170 x 78 mm
